第一章 綜合布線基礎

1.1 智能建筑

隨著信息時代的不斷發展和進步，計算機技術、通信技術、控制技術與建筑技術的結合愈加密切，智能建筑或智能大廈（Intelligent Building ）的產生和形成蓬勃興起。

智能建筑包含三大基本組成要素：即樓宇自動化系統（Building Automation System,BAS）（Communication Automation System,CAS）（Office Automation System,OAS）。而國際上，智能建筑的綜合布線常常又分為若干子系統：中央計算機管理系統、辦公自動化系統、樓宇設備自控系統、保安管理系統、智能卡系統、火災報警系統、衛星及共用電視系統、車庫管理系統、局域網系統和綜合布線系統。

國際上通用的布線系統有：建筑與建筑群綜合布線系統（PDS）、智能大廈布線系統（IBS）和工業布線系統（IDS），其原理的設計方法基本相同。但PDS適用于商務及辦公自動化環境，IBS適用于大樓環境控制和管理環境，IDS適用于工業通信環境。而PDS即為我們通常意義上的綜合布線，本教案也以此為重點。

1.2 綜合布線標準

1．2．1標準圖示

1.2.2 各地區標準

國際標準
1995年國際化標準組織下的ISO/IEC/JTC1/SC25WG3 委員會發表一份名為“用戶建筑通用布線標準”，編號為ISO/IEC 11801。此標準規定了墻上插座、水平配線{100Ω、120Ω、150Ω}、跳線的技術標準，但對于樓層配線架連接模塊和垂直配線線纜方面未作規定。

國內標準
2000年2月建設部發布的由信息產業部主編的兩個規范。<<建筑與建筑群綜合布線系統工程設計規范>>，編號為GB/T 50311-2000；<<建筑與建筑群綜合布線系統工程驗收規范>>，編號為GB/T 50312-2000。兩個規范適用于UTP線纜，屏蔽線纜也定義到FTP線纜。

美國標準
EIA/TIA－568A：商用建筑物通信布線標準，其規定范疇相似于ISO/IEC 11801，，1995年10月頒布。1998年頒布了TIA/EIA－568B。兩標準均適用于UTP和FTP線纜。
TIA/EIA－569：商用建筑物通信通道和空間標準。
TIA/EIA－606：商用建筑物布線管理標準。
TIA/EIA－607：商用建筑物布線接地和連接標準。
TIA/EIA－570A：家居布線標準。
TIA/EIA－TSB-67：非屏蔽雙絞線布線系統傳輸性能現場測試規范。

歐洲標準
EN50173：基于ISO/IEC 11801標準，由歐洲電氣技術委員會{CENELEC}頒布。
EN50167：水平布線電纜標準。
EN50168：工作區布線電纜標準。
EN50169：主干布線電纜標準。

加拿大標準
CAST529：相似于ISO/IEC 11801的布線標準。

大洋州標準
AS/NZS3080：相似于ISO/IEC 11801的布線標準。

1.2.3 電磁兼容的標準

電磁兼容{Electromagntic Compatibility,EMC}指用電設備和設備所處的電磁環境之間的關系。
關于電磁發射的電磁兼容標準：88/378/EEC
關于信噪比測試的電磁兼容標準：89/336/EEC

1.3 綜合布線系統組成

1.3.1 工作區子系統

工作區子系統是連接各種終端設備的布線區域。它由終端設備到信息插座之間的設備組成，包括連接跳線和適配器{11801：1995{E}規定不屬工作區}。圖示：

1.3.2  水平子系統

水平子系統是連接工作區信息插座和垂直子系統的部分。它由一端連接到信息插座的線纜和端接在樓層配線間的配線架設備組成，包括水平線纜、轉接點（選用）、配線架和信息插座

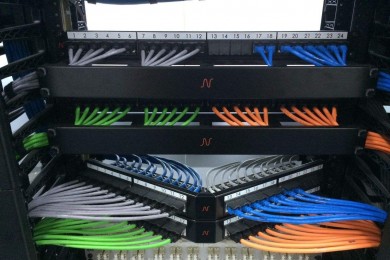

1.3.3  通信管理間子系統

通信管理間子系統是以交連、互連方式連接垂直子系統和水平子系統的紐帶，完成同一樓層組網架構。它所處的物理空間通常稱為管理間或樓層配線間，它包括輸入輸出設備和輔助設施設備等。
